Willkommen zu einer Premiere hier auf “Ramp me up, Scotty!” - ein reines Hardware-Projekt. Juhu!
Vor Weihnachten letztes Jahr (2015) hatte ich genug von unserem kaputten Klingelknopflicht. JA! Wieder geht es um Lichter, LEDs und Zeug… da wir schon dabei sind.
Also ging ich zum Baumarkt und holte eine Ersatzbirne. Wirklich altmodisches Teil, keine LED. Nicht sehr hell und zu warm in der Farbe. Das musste geaendert werden. Es war an der Zeit, meinen Loetkolben aufzuwaermen.
Das waren die Anforderungen:
- Die Gluehbirne durch eine LED ersetzen.
- LED sollte mehrfarbig sein und ihre Farben kontinuierlich aendern (es war Weihnachtszeit).
- Die Gluehbirne wird mit 12V AC versorgt, aber die LED braucht etwa 3,3V DC.
Zuerst musste etwas geplant werden. Meine Elektrotechnikkurse liegen schon eine Weile zurueck, aber ich erinnere mich noch an ein paar Dinge.
Das Design machte ich total altmodisch: auf einem Stueck Papier mit Bleistift.

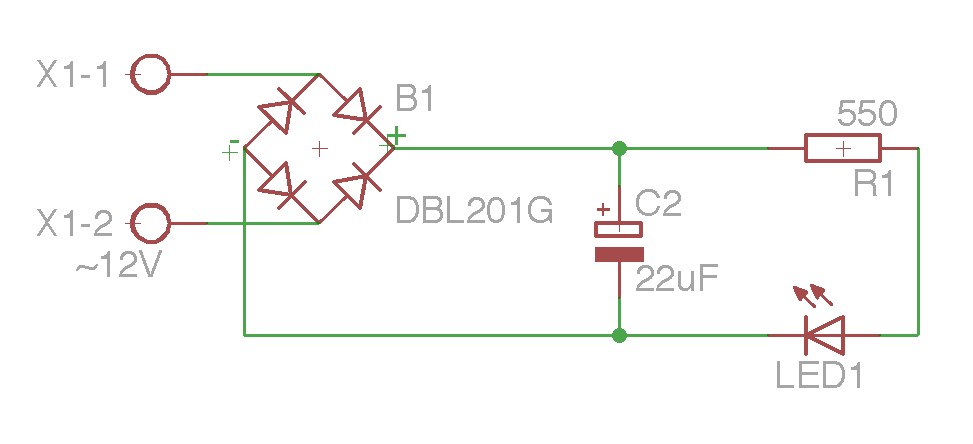

Aber ich nutzte die Gelegenheit, etwas Neues zu lernen und lud die kostenlose Version von EAGLE CAD herunter und erstellte einen ordentlichen Schaltplan.
Schau dir dieses Video auf YouTube fuer eine hervorragende Einfuehrung in Eagle zum Erstellen von Schaltplaenen an: “Tutorial 1 for EAGLE: Schematic Design”
Tatsaechlich machte ich zwei Versionen, eine vor Weihnachten und eine nach Weihnachten.

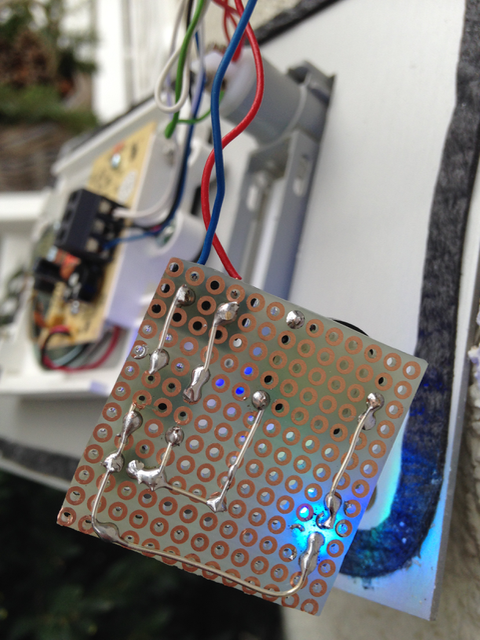

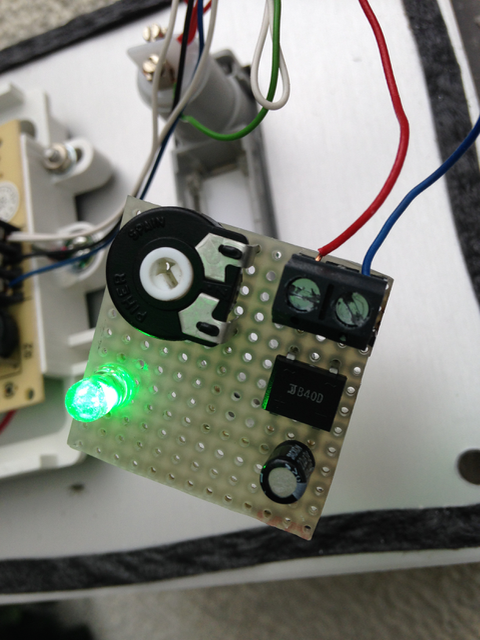

Die erste Version hatte ein Potentiometer anstelle des Widerstands und die Farben der LEDs aenderten sich staendig. Wundervoller Effekt fuer Weihnachten und mit offizieller Ehefrau-Genehmigung.
Hier ist sie in Aktion:
Die Farben zeigen sich in diesem Video nicht wirklich, nur am Rand des Fensters fuer das Namensschild. Die Mitte sieht weiss aus, war aber auch farbig.

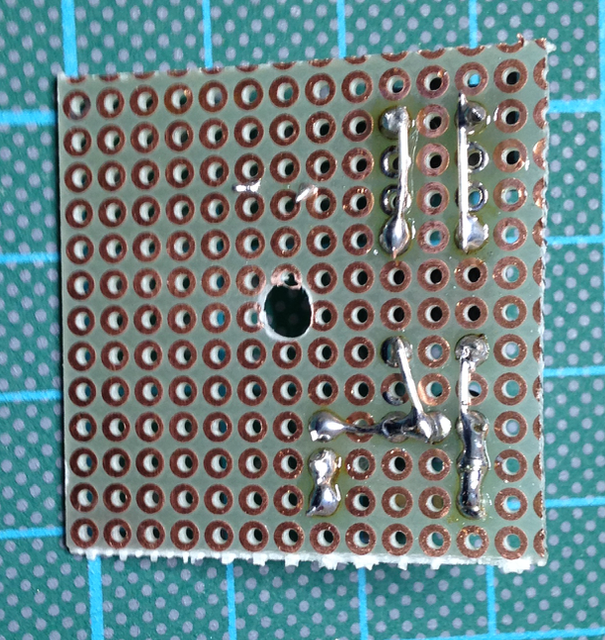

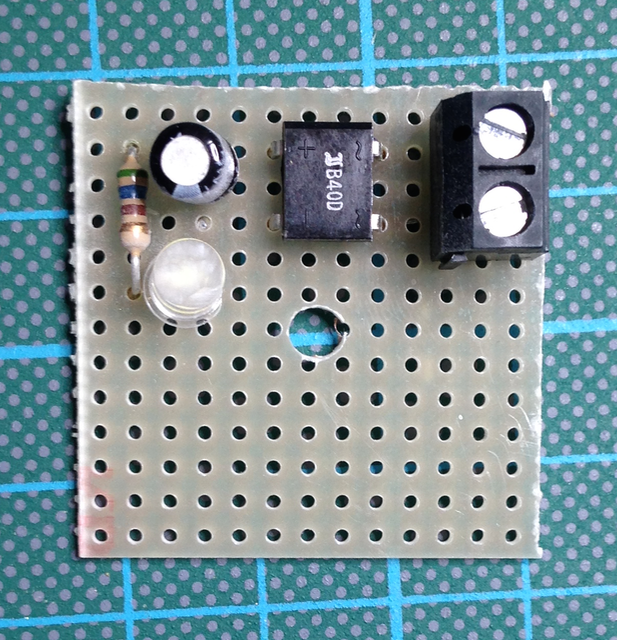

Nach Weihnachten musste die erste Version durch eine nur-weisse LED ersetzt werden, um die Ehefrau-Genehmigung zu behalten. Zu diesem Zeitpunkt ersetzte ich auch das Potentiometer durch einen Widerstand.
Ich habe dieses kleine reine Hardware-Projekt wirklich genossen. Ich mag die Tatsache, dass ich es jeden Tag sehen kann, wenn ich nach Hause komme.
Hier sind einige Ideen fuer ein Follow-up:
- Einen PIR-Sensor hinzufuegen
- Meine eigene Platine erstellen nach dem Anschauen dieses Tutorials
Zum Schluss ein Profi-Tipp fuer das Erstellen von diffusem Licht mit LEDs: Nimm ein Rotationswerkzeug und schleife die runde Oberseite der LED ab, um sie flach zu machen.
Fertig fuer heute!
